Måttuppgifter

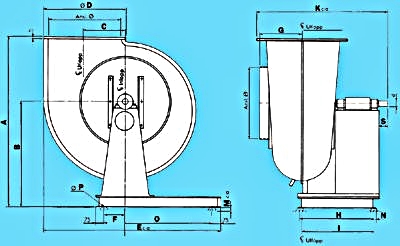

Fläkt med balkram

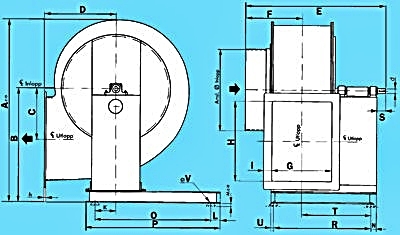

LCPB-fläkt med balkram

Alla mått nedan angivna i mm:

Fläkttyp	A	B	E	F	H	I	K	M	N	O	P	In lopp D Ø	Ut lopp D Ø
LAP 25	715	475	1045	90	360	405	630	35	20	700	12	250	250
LAP 35	980	650	1295	100	550	520	815	35	20	840	12	350	350
LAP 45	1130	710	1440	125	680	630	975	35	20	890	12	450	450
LAP 50	1225	760	1615	150	710	665	1060	35	20	1036	12	500	500
LAP 60	1400	890	1760	175	685	680	1190	35	20	1086	12	600	600
LAP 70	1620	1010	1905	200	725	712	1280	35	20	1136	12	700	700
MAP 45	1132	710	1585	175	590	585	995	35	20	1086	12	450	450
MAP 50	1235	770	1665	200	620	620	1050	35	20	1136	12	500	500
MAP 60	1870	1200	2415	325	910	825	1350	35	20	1680	15	600	600
HAP12,5	770	470	1245	125	430	505	685	35	20	887	12	125	150
HAP 20	1010	610	1525	175	360	510	760	35	20	1086	12	200	200
HAP 40	1685	1050	2310	390	760	670	1075	35	20	1701	12	400	400
